Kako deluje vezani sistem naknadnega napenjanja?

A vezan sistem naknadnega napenjanjaje metoda armiranja betona z napenjanjem jeklenih kit po strjevanju betona, pri čemer so kite trajno spojene z betonom

Komponente

Tetive: jeklene vrvi ali palice visoke trdnosti

Vodi: plastične ali kovinske cevi, v katerih so kite

Sidrišča: Naprave na koncih, ki prenašajo napetost na beton

Fugirna masa: Cementni material, ki polni kanale

Delovni proces

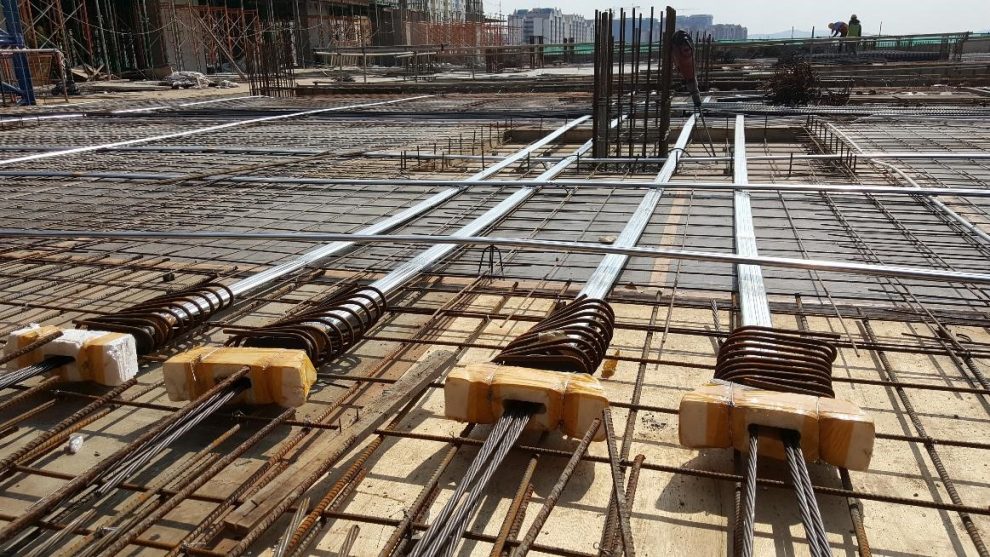

1 Faza namestitve

Kanali se vgradijo v betonski opaž po konstrukcijskem projektu

Tetive se vstavijo v te kanale pred vlivanjem betona

Sidrišča so nameščena na obeh koncih tetiv

2 Vlivanje in utrjevanje betona

Okoli kanalov in tetiv se vlije beton

Pustimo, da se beton strdi do zadostne trdnosti (običajno 70-80 % projektirane trdnosti)

3 Postopek napenjanja

Hidravlične dvigalke napnejo kite

Tetive so raztegnjene na določeno silo (običajno 70-80% njihove končne moči)

Napetost se ohranja, medtem ko so sidrišča pritrjena

4 Faza lepljenja

Injekcijska masa se črpa v kanale pod pritiskom

Fugirna masa zapolni vse praznine med kito in kanalom

Ko se strdi, fugirna masa ustvari trajno vez med kito, kanalom in betonom

Ključne prednosti

Povečana strukturna zmogljivost: Omogoča daljše razpone in tanjše dele

Kontrola razpok: Zmanjša ali odpravi razpoke pod obratovalnimi obremenitvami

Trajnost: Vez ščiti kite pred korozijo

Prerazporeditev obremenitev: napetosti so bolj enakomerno porazdeljene po celotni konstrukciji

Aplikacije

Mostovi in ​​parkirne konstrukcije

Visoke stavbe

Industrijski objekti

Plošče in tramovi z velikimi razponi
