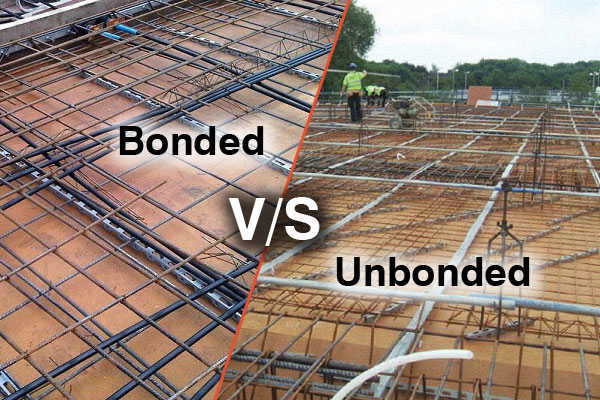

Razlika med nevezanim in vezanim sistemom naknadnega napenjanja

To je kritična razlika zanaknadno napenjanje(PT) načrtovanje in izdelava – vezan PT temelji na fugirni masi za trajno lepljenje kit na beton, medtem ko nevezani PT uporablja namazane kite v plastičnem ovoju, da ostanejo kite izolirane od betona. Spodaj je obsežna razčlenitev njihovih razlik, razvrščenih glede na osnovno definicijo, komponente, namestitev, zmogljivost, aplikacije in prednosti/slabosti.

Ključne definicije

Vezan sistem naknadnega napenjanja: Visoko trdni prameni/kabli so nameščeni v jeklenih ali plastičnih kanalih znotraj betona. Po napenjanju in sidranju se kanal v celoti tlačno zafugira s cementno malto. Fugirna masa veže kito na beton, zaradi česar tetiva in beton delujeta kot en sestavljen strukturni element.

Nevezan sistem naknadnega napenjanja: Tetive so tovarniško namazane (zaščita pred korozijo) in obdane z ekstrudiranim plastičnim plaščem (HDPE/PP). Po napenjanju se ne izvaja fugiranje. Tetiva se lahko premakne glede na beton (omejena s sidri in končnimi priključki), pri čemer deluje kot neposreden natezni element, ki izvaja predkompresijo samo s sidri.

Strukturna učinkovitost in vedenjske razlike

Mehanizem prenosa sile:

Vezan PT: Sila kite se prenaša na beton preko fugirne mase in vezi kite po celotni dolžini kite, plus prenos sile sidra. Porazdelitev predkompresije je postopna vzdolž razpona.

Brez vezave PT: Sila tetive se prenaša le na sidriščih (brez vezi vzdolž tetive). Predkompresija se izvaja kot koncentrirane sile na sidrnih območjih z linearnim gradientom predkompresije vzdolž razpona. Nadzor razpok in duktilnost: Vezan PT:

Boljša kontrola razpok pri delovnih obremenitvah; kite so pritrjene na beton, zato se razpoke širijo počasneje. Večja duktilnost pri končnih obremenitvah (težnost tetive in vezi so odporne proti okvaram). Nevezana PT: tetive lahko zdrsnejo glede na beton; razpoke se lahko lažje odprejo pod preobremenitvijo. Nižja duktilnost (odpoved je bolj krhka, če sidra zdrsnejo ali kite počijo). Učinki lezenja in krčenja: Vezan PT: Tetive so omejene z betonom, zato lezenje in krčenje povzročita izgubo sile prednapenjanja (tetiva se skrajša z betonom). Nevezana PT: Tetive se prosto premikajo, zato lezenje in krčenje povzročita večje izgube prednapetosti (beton se neodvisno skrajša, napetost kite pa se še bolj zmanjša), razen če se kompenzira s prekomerno napetostjo. Odpornost proti utrujenosti: Vezan PT: Večja odpornost proti utrujenosti—vez porazdeli ciklične obremenitve vzdolž kite, kar zmanjša koncentracijo napetosti na sidriščih. Nevezan PT: Nižja odpornost proti utrujenosti—vse ciklične obremenitve so koncentrirane na sidriščih in vmesnikih klinov.

Tipične aplikacije

Vezan PT: Mostovi z velikimi razponi, težke industrijske zgradbe, parkirne hiše z visoko obremenitvijo na utrujenost, montažni betonski nosilci in konstrukcije v agresivnih okoljih (obalna območja - fugirna masa zagotavlja dodatno zaščito pred korozijo).

Brez vezave PT: Stanovanjske plošče, komercialne talne plošče, tankostenske konstrukcije, montažne plošče in projekti, kjer je hitra gradnja prioriteta (brez fugiranja=krajši časovni razpored).
