Kaj je prednapeto sidrišče za ravne plošče in zakaj je kritično za sodobne betonske konstrukcije

Post napetostno prednapeto sidrišče za ravno ploščoigra odločilno vlogo v sodobni armiranobetonski konstrukciji. Od visokih komercialnih stolpov do stanovanjskih podestnih plošč in parkirnih struktur se sistemi ravnih plošč zanašajo na zanesljive pritrdilne komponente za varen prenos sil prednapenjanja v beton. Ta članek raziskuje princip delovanja, strukturni pomen, komponente sistema, tehnični standardi, postopek namestitve, ukrepi za nadzor kakovosti in prihodnje inovacije postnapetostnih prednapetih sidrnih sistemov za ravne plošče. Poudarja tudi, kakoVrhovni strojizagotavlja visoko zmogljive sidrne rešitve zasnovan za vzdržljivost, varnost in stroškovno učinkovitost.

Kazalo

• 1. Kaj je prednapeto sidrišče za ploščate plošče?
• 2. Zakaj je sidranje kritično pri naknadno napetih ravnih ploščah?
• 3. Glavne komponente pritrdilnega sistema ravnih plošč
• 4. Vezani proti nevezanim PT sidrnim sistemom
• 5. Tehnične specifikacije in standardi
• 6. Postopek namestitve in potek gradnje
• 7. Kontrola kakovosti in inšpekcijske zahteve
• 8. Prednosti uporabe visokokakovostnih sidrnih sistemov
• 9. Prihodnji trendi v tehnologiji ponapetostnega sidranja
• 10. Pogosto zastavljena vprašanja

1. Kaj je prednapeto sidrišče za ploščate plošče?

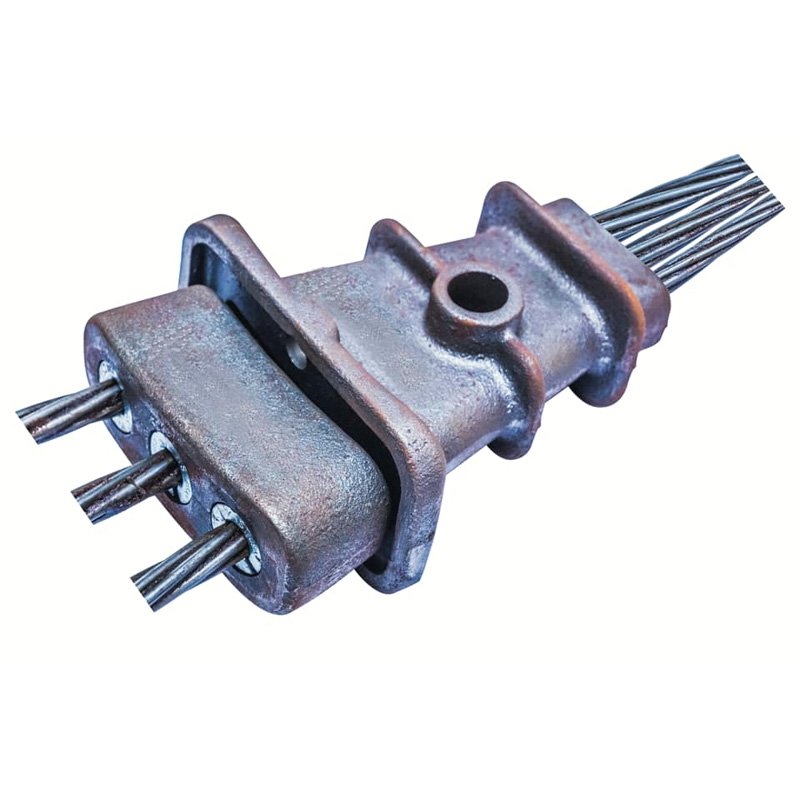

Sidrišče za ploščato ploščo s prednapeto prednapetostjo se nanaša na mehansko napravo, ki se uporablja za sidranje jekleni prameni visoke trdnosti v sistemih naknadno napetih betonskih plošč. Prenaša natezno silo iz prednapete kite v okoliški beton po zaključku napenjanja.

V sistemu ravne plošče (brez nosilcev) je sidrišče običajno vgrajeno na robove plošče oz. znotraj stresnih žepov. Ko je tetiva napeta s hidravličnimi dvigalkami, zagozdite notri sidrna glava trajno oprime pramen in zaklene silo v beton.

2. Zakaj je sidranje kritično pri naknadno napetih ravnih ploščah?

Sidrišče je končni element za prenos sile v prednapetem sistemu. Če pritrditev ne uspe, ogrožena je lahko celotna strukturna celovitost plošče.

Ključne strukturne funkcije

• Varno prenese silo prednapenjanja v beton
• Preprečuje zdrs pramena po napenjanju
• Enakomerno porazdeli koncentrirani stres
• Zagotavlja dolgoročno strukturno stabilnost

V sodobni visoki gradnji sistemi ravnih plošč zmanjšujejo debelino tal in povečujejo arhitekturna fleksibilnost. Vendar pa so močno odvisni od zanesljive pritrdilne opreme ohraniti varnostne rezerve.

3. Glavne komponente pritrdilnega sistema ravnih plošč

Tipičen sklop pritrditve po napetosti vključuje:

priVrhovni stroji, komponente sidrišča so izdelane z uporabo visokokakovostnega legiranega jekla in podvrženi natančni obdelavi ter strogi kontroli kakovosti za zagotavljanje dosledne učinkovitosti klinastega sedenja.

4. Vezani proti nevezanim PT sidrnim sistemom

Nevezan sistem

• Pogost pri gradnji ravnih plošč
• Uporablja z mastjo prevlečeno in oplaščeno monožilo
• Sidrišče se nahaja na robovih plošče

Vezani sistem

• Pogost pri mostovih in težkih konstrukcijah
• Fugirani kanali po obremenitvi
• Zagotavlja večjo redundanco

Izbira je odvisna od konstrukcijskih zahtev, pogojev obremenitve in vzdrževanja.

5. Tehnične specifikacije in standardi

Visokokakovostni pritrdilni sistemi morajo biti v skladu z mednarodnimi standardi, kot so:

• ETAG 013 (Smernice za evropsko tehnično soglasje)
• ASTM A416 (jekleni pramen za prednapenjanje)
• ACI 318 (Zahteve gradbene kode za konstrukcijski beton)

Pomembni tehnični parametri vključujejo:

6. Postopek namestitve in potek gradnje

1. Namestite tetivne kanale in ojačitev
2. Namestite sidrno glavo in nosilno ploščo
3. Vlivanje in utrjevanje betona
4. Vstavite hidravlično dvigalko in napenjalno vrvico
5. Zaklenite kline v glavo sidra
6. Odrežite odvečni pramen in zaprite žep

Pravilna namestitev zagotavlja pravilen prenos obremenitve in dolgotrajno obstojnost.

7. Kontrola kakovosti in inšpekcijske zahteve

• Pregled tolerance dimenzij
• Preskušanje trdote in nateznosti
• Preverjanje preskusa statične obremenitve
• Ocena odpornosti proti koroziji
• Nedestruktivno testiranje (NDT)

Priznani proizvajalci, kot soVrhovni strojiizvajati celoten cikel pregled pred odpremo, da se zagotovi skladnost in varnost.

8. Prednosti uporabe visokokakovostnih sidrnih sistemov

• Izboljšana nosilnost plošče
• Zmanjšana debelina betona
• Manjša poraba materiala
• Izboljšan nadzor razpok
• Daljša življenjska doba

Naložba v zanesljivo sidrno strojno opremo bistveno zmanjša strukturna tveganja in stroške življenjskega cikla.

9. Prihodnji trendi v tehnologiji ponapetostnega sidranja

Industrija se premika proti:

• Premazi, odporni proti koroziji
• Pametni nadzorni sidrni sistemi
• Visoko učinkovite zasnove klinaste geometrije
• Okoljsko trajnostne proizvodne metode

Stalne inovacije zagotavljajo, da sistemi ravnih plošč ostanejo konkurenčni v trajnostni gradnji.

10. Pogosto zastavljena vprašanja

V1: Kakšna je razlika med ravno ploščo in gredno ploščo v sistemih PT?

Ravne plošče odpravljajo tramove, zmanjšujejo strukturno globino in izboljšujejo arhitekturno fleksibilnost.

V2: Kako dolgo traja sidrni sistem PT?

S pravilno vgradnjo in zaščito pred korozijo lahko traja celotno življenjsko dobo konstrukcije.

V3: Ali je mogoče pritrdilne sisteme ponovno uporabiti?

Ne. Komponente sidrišča PT so zasnovane za trajno konstrukcijsko uporabo.

V4: Zakaj je trdota klina pomembna?

Ustrezna trdota zagotavlja varen prijem pramena brez zdrsa.

Zaključek

Posnapetostno prednapeto sidrišče za ravno ploščo je hrbtenica sodobnega prednapetega sistemi betonskih plošč. Od varnosti in konstrukcijske učinkovitosti do ekonomske učinkovitosti, kakovostno sidrno okovje zagotavlja optimalen prenos obremenitve in dolgotrajno vzdržljivost.

Če iščete zanesljive, natančno izdelane rešitve za sidranje za vašo naslednji projekt,Vrhovni strojinudi profesionalno izdelavo, strog nadzor kakovosti in zmogljivost globalne dobave.

Kontaktirajte nasdanes, če želite izvedeti več o naših rešitvah za prednapeta sidranja za ravne plošče in pridobiti prilagojeno ponudbo za vaš projekt.
