Kakšna je vsebnost ogljika v ulitkih iz nodularne litine?

Višja vsebnost ogljika lahko spodbuja grafitizacijo ulitkov. Ker ima grafit sferično obliko, lahko absorbira energijo pri mehanskih aplikacijah in tako izboljša fizikalne lastnosti strojev.

Vsebnost ogljika v nodularnem železu je na splošno visoka, zaradi česar je zlitina železa in ogljika. Za industrijsko lito železo se tipična vsebnost ogljika giblje od 2 % do 3,9 %, z ogljikovim ekvivalentom med 4,1 % in 4,7 %. Glavne sestavineulitki iz nodularne litine: Kemična sestava nodularne litine vključuje predvsem pet skupnih elementov: žveplo, fosfor, silicij, ogljik in mangan. Uporaba vsebnosti ogljika vulitki iz nodularne litine: Posebej pomembno je opozoriti, da je treba pri pripravi talilnih materialov, če je stena ulitka tanka in je preostala količina sferoidizirajočih elementov velika ali nezadostno cepljena, vsebnost vzeti na zgornji meji, sicer je treba uporabiti spodnjo mejo. Izbira ekvivalenta ogljika v bližini evtektične točke ne samo izboljša fluidnost staljenega železa, ampak za nodularno lito povečanje ekvivalenta ogljika prav tako poveča samokompenzacijsko sposobnost staljenega železa med strjevanjem zaradi povečane ekspanzije zaradi grafitizacije. Vendar lahko previsoka vsebnost ogljika privede do lebdečega grafita.

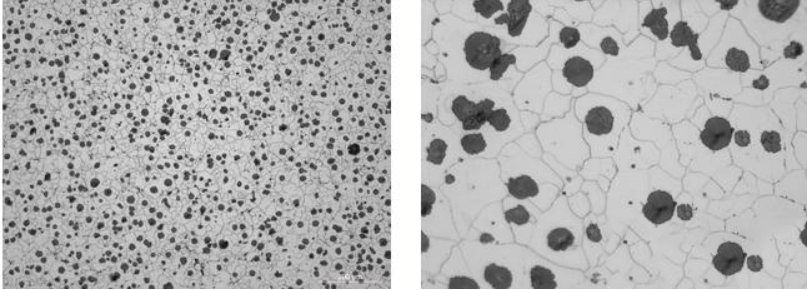

Zato je na podlagi empiričnega opazovanja zgornja meja ekvivalenta ogljika v nodularni litini dosežena, ko v staljenem železu opazimo lebdeči grafit (pri temperaturi okoli 1200 °C). Vpliv vsebnosti ogljika na zmogljivost nodularne litine: Vsebnost ogljika v ulitkih iz nodularne litine vpliva na količino grafita, ki se izloči med strjevanjem, kar se nanaša na povprečno velikost ali število grafita krogle. Običajno je vsebnost ogljika vulitki iz nodularne litinegiblje med 2% in 3,9%, vendar je ključno razumeti vpliv zmanjšanja vsebnosti ogljika na mehanske lastnosti litega železa. To je treba upoštevati glede na strukturo, dimenzije, debelino stene in napake v debelini stene sosednjih ravnih stenulitki iz nodularne litine. Zmanjšanje vsebnosti ogljika v nodularni litini s približno 4 % na 2,5 % lahko rahlo poveča natezno trdnost in mejo tečenja (približno 23 do 31 N/mm²) in poveča tudi raztezek za približno 5 % s pomembnimi izboljšavami udarnih vrednosti.
